电磁流量计出现异常是怎么回事呀

时间: 2018-09-26 23:14 浏览次数:
电磁流量计,是很多涉及到自动化行业,经常涉及到的仪表。今天这一期,我们不讲这个如何装,今天用错误的案例,来给大家学习。 对于现场一次仪表,选型准确对其至关重要,但是

电磁流量计,是很多涉及到自动化行业,经常涉及到的仪表。今天这一期,我们不讲这个如何装,今天用错误的案例,来给大家学习。



        对于现场一次仪表,选型准确对其至关重要,但是更重要的是................................



安 装!

安 装!

安 装!



       今天给大家分享的电磁流量计错误安装方式,只有更搞笑,没有最搞笑!



请大家准备心理做好准备



案例一:流量数值波动大

       某现场,客户的电磁流量计数值一直跳动,

跟嚼了炫迈一样........根本停不下来。

案例分析:

      现场存在着泵,而泵又紧挨着流量计。流体在经过流量计的时候。流体是处于紊流状态(也就是水打漩涡),这时候对于流量计测量,存在着较大干扰,所以现场流量计数值经常发生跳动,根本稳定不下来。

搞笑指数:☆☆☆



解决方法:

       安装远离泵,至少5倍以上口径的直管段距离,保证流体稳定。



类似还有安装在阀门附近的案例







案例二:流量始终测不准

       某客户现场,流量测量始终不准,有时候还会出现空管报警和下限报警。

案例分析:

     从上图看到,我们管道只有半管子水不到,那么也就是说电磁流量计根本就没有满管。流量计没有满管呀,这怎么可能测得准呢?

搞笑指数:☆☆☆☆



解决方法:

      后面流量计出口,可以进行缩径,安装一段管道延长,让液体充满整个管道。



案例三:电磁流量计经常损坏

      哇,流量计呐,咱么看不到了?

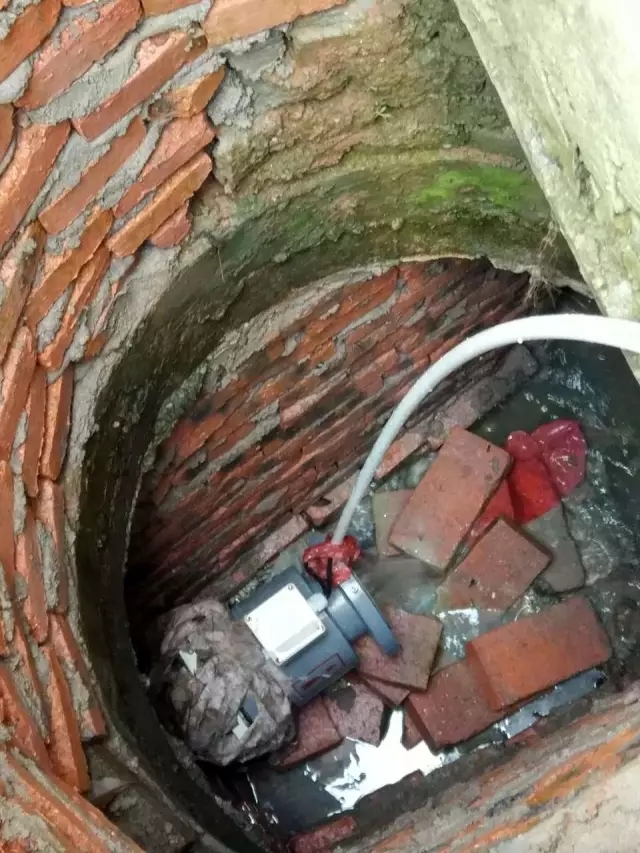

       我们把水抽抽掉看,原来在井这里,被淹了好久的电磁流量计宝宝,一般电磁流量计是IP65的防护等级,防雨淋还行,水浸泡就GG思密达了。而且这个安装......

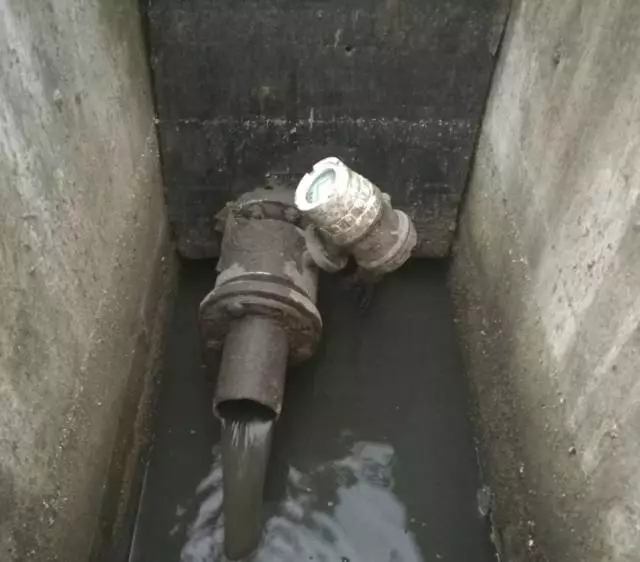

流量计出来就是大水池啊!

搞笑指数:☆☆☆☆☆



案例分析:

     在长期可能存在水浸泡危险的场合,一定要选择IP68防护等级的,可以支持水浸泡的电磁流量计,不然这个浸水损坏,损失就大咯。

     我们业务朋友,在卖产品给客户时,千万和客户多沟通下安装事宜,不然就留下这一个个搞笑的坑了。



解决方法:

       建议选用IP65防护等级,如果现场管道不支持缩径的,可以将污水集中起来,然后重新铺管道,用泵打出来之后,安装流量计。或者改为超声波明渠流量计。

       当然还有更多千奇百怪的安装方式,导致流量计在测量准确的道路上走的越来越远。

为什么电磁流量计测量对安装要求这么严格呢?



       一.电磁流量计测量原理主要是根据法拉第电磁感应原理,导电介质切割磁感线产生感应电动势,通过管道中心轴线安装的两个测量电极来采集信号。



       这样一说大家应该就能对第一个案例有一些分析了。测量的水可能都没有漫过测量电极,完全感应不到信号,流量计自然显示下限报警甚至空管报警了。



      所以大家跟我念:电磁流量计测量



水要满管!要满管!要满管!



重要的事情说三遍



哪种情况下水能保证满管呢?





      竖直管道,水自下而上,肯定是满管的啦,当然水平管道也是有安装方法的哦.



      这样管道的流量只要在所选的量程范围内,流量肯定准确稳定。



      二、 管道中通过流量计的流体,流速要均匀稳定。为什么呢,我们测量流量,实际就是测量流速和管道横截面积的乘积值。 那流速不稳定,流量自然会跳动的。



      分析第二个案例,泵出来附近就是流量计了,先排除大功率仪器对产品信号的干扰,流速肯定是不稳定的,所以我们常规的选择是把流量计安装位置尽量远一点。当然,还需要一个最重要的东西,足够长的直管段!!!



      直管段的作用是什么呢,大家想想长江黄河,越到笔直的下游段,水越平缓。在想想壶口瀑布.............



      所以直管段的作用是平缓流体流速,让其能均匀稳定的通过流量计。那么继续跟我念,直管段,前十后五,前十后五。(指流量计上游方向要有10倍的直管段,下游要有5倍的直管段)
