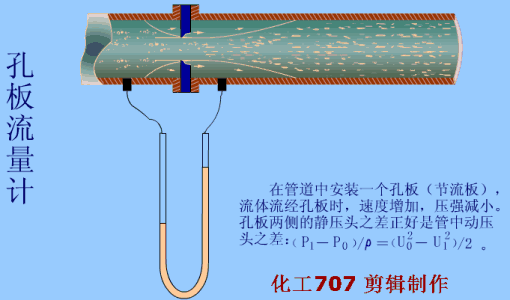

孔板流量计工作原理图

时间: 2018-08-31 19:13 浏览次数:
孔板流量计 孔板流量计是将标准孔板与多参量差压变送器(或差压变送、温度变送器及压力变送器)配套组成的高量程比差压流量装置,可测量气体、蒸汽、液体及天然气的流量。 广


孔板流量计








  孔板流量计是将标准孔板与多参量差压变送器(或差压变送、温度变送器及压力变送器)配套组成的高量程比差压流量装置,可测量气体、蒸汽、液体及天然气的流量。

  广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。孔板流量计被广泛适用于煤炭、化工、交通、建筑、轻纺、食品、医药、农业、环境保护及人民日常生活等国民经济各个领域,是发展工农业生产,节约能源,改进产品质量,提高经济效益和管理水平的重要工具在国民经济中占有重要的地位。

  在过程自动化仪表与装置中,流量仪表有两大功用:作为过程自动化控制系统的检测仪表和测量物料数量的总量表。

——孔板流量计优点——



(1)标准节流件是全用的,并得到了国际标准组织的认可,无需实流校准,即可投用,在流量传感器中也是唯一的;

(2)结构易于复制,简单、牢固、性能稳定可靠、价格低廉;

(3)应用范围广,包括全部单相流体(液、气、蒸汽)、部分混相流,一般生产过程的管径、工作状态(温度、压力)皆可以测量;

(4)检测件和差压显示仪表可分开不同厂家生产,便与专业化规模生产。



——孔板流量计缺点——



(1)测量的重复性、精确度在流量传感器中属于中等水平,由于众多因素的影响错综复杂,精确度难于提高;

(2)范围度窄,由于流量系数与雷诺数有关,一般范围度仅3∶1~4∶1;

(3)有较长的直管段长度要求,一般难于满足。尤其对较大管径,问题更加突出;

(4)压力损失大;

(5)孔板以内孔锐角线来保证精度,因此传感器对腐蚀、磨损、结垢、脏污敏感,长期使用精度难以保证,需每年拆下强检一次;

(6)采用法兰连接,易产生跑、冒、滴、漏问题,大大增加了维护工作量。
